FluorCam便攜式GFP/Chl.熒光成像儀是FluorCam便攜式葉綠素?zé)晒獬上駜x的擴展版，不僅可用于葉綠素?zé)晒獬上?，還可用于植物、動物或其組織器官及菌落等綠色熒光蛋白（GFP）分布異質性成像分析研究。由四組高亮度發光二極管提供高強度測量光或適度可持續光，高強度測量光脈沖可以使熒光信號成像測量在很高的背景光下進行。熒光信號通過高靈敏度CCD攝像頭探測成像，動態熒光圖像可以通過所附帶的軟件進行分析。測量樣品可以是小型植物、小型動物、綠藻、細菌菌落等活體生物熒光成像。
功能特點：
- 便攜性強，實驗室、野外均可使用
- 可成像測量GFP（綠色熒光蛋白）及葉綠素?zé)晒鈩?dòng)態
- 可自己編輯測量實驗程序（protocol）
- 既可進行持續光化學光成像測量，又可進行PAM成像測量
- 帶暗適應葉夾，對樣品無損傷
- 高分辨率鏡頭，快照模式、視頻模式
- 可選配手持式葉綠素快速熒光動力學測量模塊
典型樣品
- 地衣、苔蘚、結皮等
- 整株小植物，如擬南芥等
- 植物冠層，葉片或者果實，如草莓、黃瓜、小番茄、檸檬、瓜類等
- 其它光合生物，表達GFP的小型動物
技術參數：
- 測量參數：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm'，F(xiàn)v/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qP，QY, QY_Ln, Rfd, ETR等50多個葉綠素?zé)晒鈪?shù)，每個參數均可顯示2維熒光彩色圖像
- 具備完備的自動測量程序（protocol），可自由對自動測量程序進行編輯
- Fv/Fm：測量參數包括Fo，F(xiàn)m，F(xiàn)v，QY等
- Kautsky誘導效應：Fo，F(xiàn)p，F(xiàn)v，F(xiàn)t_Lss，QY，Rfd等熒光參數
- 熒光淬滅分析：Fo，F(xiàn)m，F(xiàn)p，F(xiàn)s，F(xiàn)v，QY，ΦII，NPQ，Qp，Rfd，qL等50多個參數
- 光響應曲線LC：Fo，F(xiàn)m，QY，QY_Ln，ETR等熒光參數
- GFP等熒光蛋白成像測量
- 高分辨率TOMI-2 CCD傳感器
- 逐行掃描CCD
- 最高圖像分辨率：1360×1024像素
- 時間分辨率：在最高圖像分辨率下可達每秒20幀
- A/D 轉換分辨率：16位（65536灰度色階）
- 像元尺寸：45μm×6.45μm
- 運行模式：1）動態視頻模式，用于葉綠素?zé)晒鈪?shù)測量；2）快照模式，用于GFP等熒光蛋白和熒光染料測量
- 通訊模式：千兆以太網
- CCD濾波片：紅色葉綠素?zé)晒鈱Ｓ脼V波片，綠色GFP專用濾波片，用戶可自行更換
- 成像面積：40 mm×40 mm
- 光源板：一體平板式激發光源板，包括6組測量光LED光源組、8組光化光和飽和光LED光源組、4個遠紅光LED光源
- 測量光：610-620nm紅橙光
- 飽和光：440-450nm藍光，最高光強4500 μmol(photons)/m2.s
- 光化學光：440-450nm藍光，最高光強1200 μmol(photons)/m2.s
- 遠紅光：735nm，用于測量Fo’ 并計算真實的Fv'/ Fm'、qN、qP、qL等參數，4顆高能LED（沒有配備遠紅光及對應測量功能，F(xiàn)o’及相關參數只能根據經驗公式估測，而不能實測其真實值）
- OJIP–test（選配）：可對植物快速熒光動態光化學相和熱相進行分析

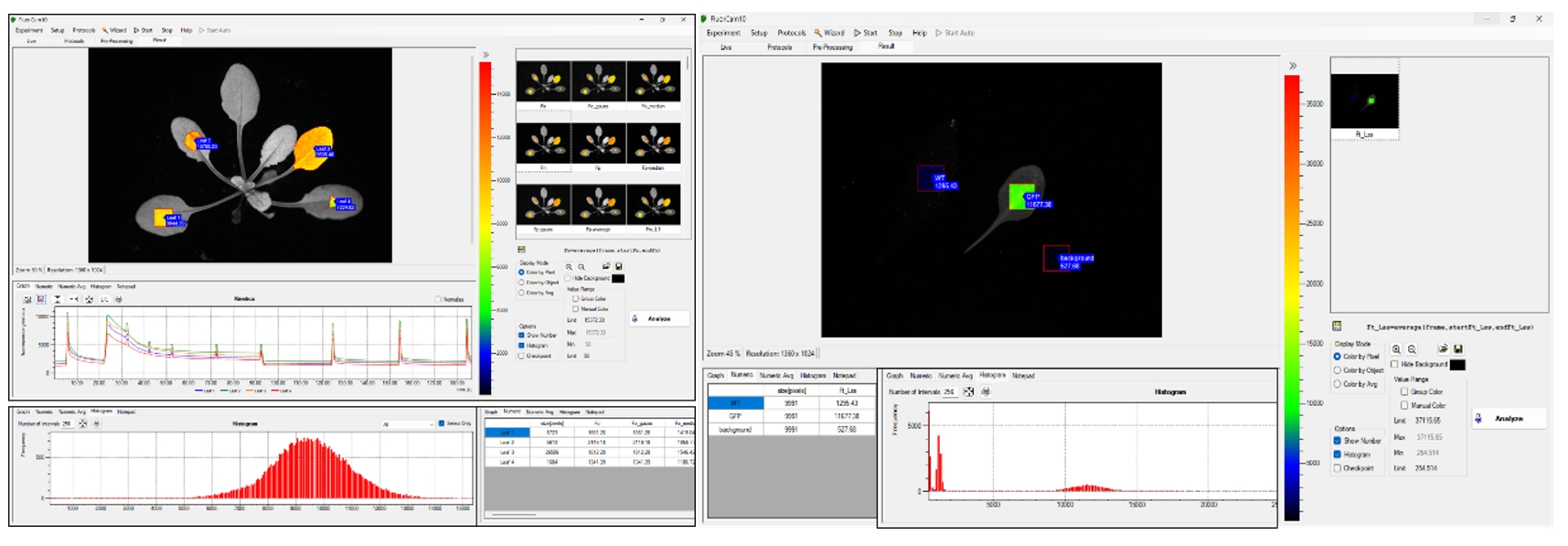

- FluorCam葉綠素?zé)晒獬上穹治鲕浖δ埽壕週ive（實況測試）、Protocols（實驗程序選擇定制）、Pre–processing（成像預處理）、Result（成像分析結果）等功能菜單
- 客戶定制實驗程序協議（protocols）：可設定時間（如測量光持續時間、光化學光持續時間、測量時間等）、光強（如不同光質光化學光強度、飽和光閃強度、調制測量光等），具備專用實驗程序語言和腳本，用戶也可利用Protocol菜單中的向?qū)С绦蚰０孀杂蓜?chuàng)建新的實驗程序
- 自動測量分析功能：可設置一個或多個實驗程序（Protocol）自動無人值守循環成像測量，重復次數及間隔時間客戶自定義，成像測量數據自動按時間日期存入計算機（帶時間戳）
- 快照（snapshot）模式：通過快照成像模式，可以自由調節光強、快門時間及靈敏度得到清晰突出的植物樣本穩態熒光和瞬時熒光圖片
- 成像預處理：程序軟件可自動識別多個植物樣品或多個區域，也可手動選擇區域（Region of interest，ROI）。手動選區的形狀可以是方形、圓形、任意多邊形或扇形。軟件可自動測量分析每個樣品和選定區域的熒光動力學曲線及相應參數，樣品或區域數量不受限制（>1000）
- 數據分析模式：具備“信號計算再平均”模式（算數平均值）和“信號平均再計算”模式，在高信噪比的情況下選用“信號計算再平均”模式，在低信噪比的情況下選擇“信號平均再計算”模式以過濾掉噪音帶來的誤差
- 輸出結果：高時間解析度熒光動態圖、熒光動態變化視頻、熒光參數Excel文件、直方圖、不同參數成像圖、不同ROI的熒光參數列表等
- 給光制度：靜態或動態
- CCD檢測范圍：400–1000nm
- Bios：固件可升級
- 主機重量：2kg
- 主機尺寸：194 × 182 × 280 mm
- 葉夾：用于夾持測量葉片并進行暗適應

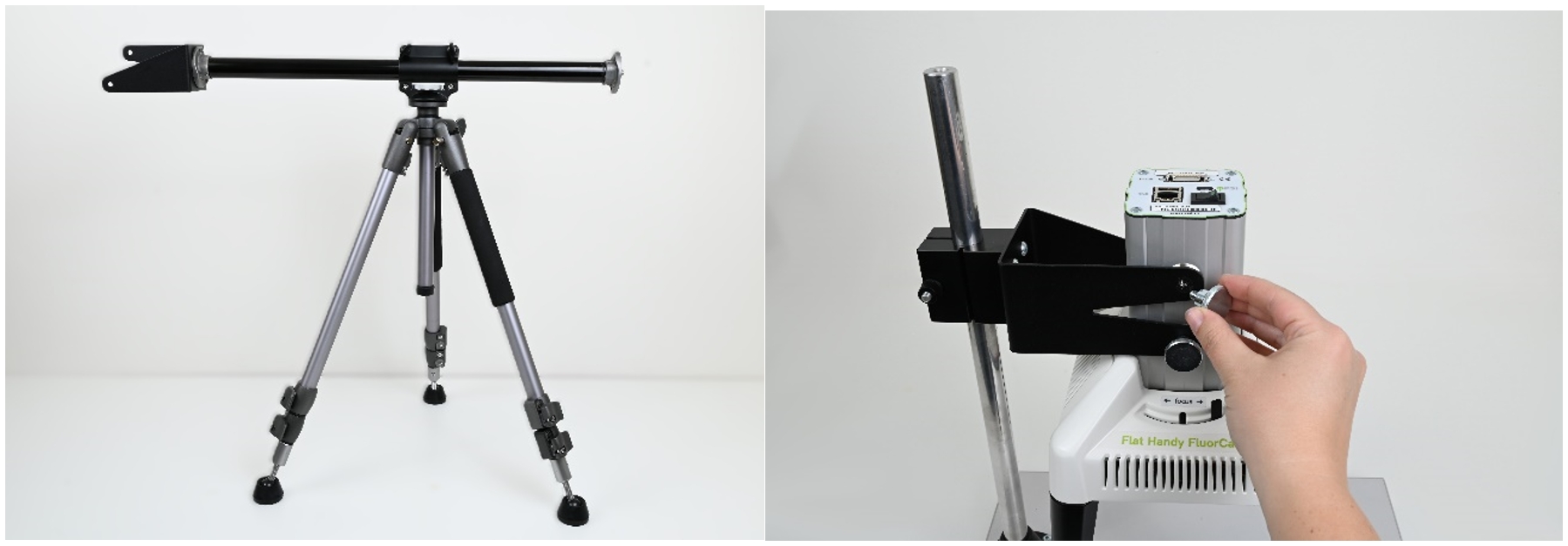

- 支架系統：1）室內支架，可調整測量高度和角度，用于實驗室內測量；2）三角支架（選配），防水防銹材料設計，滿足測量穩定性，高度角度可調，最高測量高度5m，用于野外測量
- 供電方式：1）100–240 V交流電，配有專用防電涌穩壓電源；2）專用野外電池包（選配），一次充電可支持10小時以上不間斷測量
- 運行功率：210 W
- 工作條件：溫度5 – 40°C，相對濕度0 – 90%（無凝結水）
產地：歐洲
